WQL abrazadera ligera
545 referencias en 13 series. Diámetro exterior ø6–ø102 mm (G30: ø6–ø32 mm). Montaje: base soldada · base soldada larga · tuerca de carril · solo cuerpo · apilado · antivibración.
Referencias
545
Rango ø
6 – 102 mm
Grupos
L0 – L8
Series
13
Notas técnicas para esta selección
Guía del estándar DIN 3015Las partes 1, 2 y 3 explicadas para la selección de abrazaderas.Ver guía DIN 3015-1 serie estándarRelacione la serie de producto con la familia DIN 3015.Ver guía Guía de selección de abrazaderasElija por diámetro exterior, carga, vibración, material y montaje.Ver guía Métodos de montaje de abrazaderasCompare bases soldadas, carriles, apilado y accesorios de montaje.Ver guía Guía de accesorios y lista de materiales completaEspecifique placas base, placas de tapa, carriles, tuercas de carril y tornillos como conjunto completo.Ver guía Guía de materiales de abrazaderasCompare las opciones en PP, PA, NBR, metal e inoxidable.Ver guía Guía de separación entre soportesPlanifique la separación de soportes en codos, válvulas y zonas con vibración.Ver guía

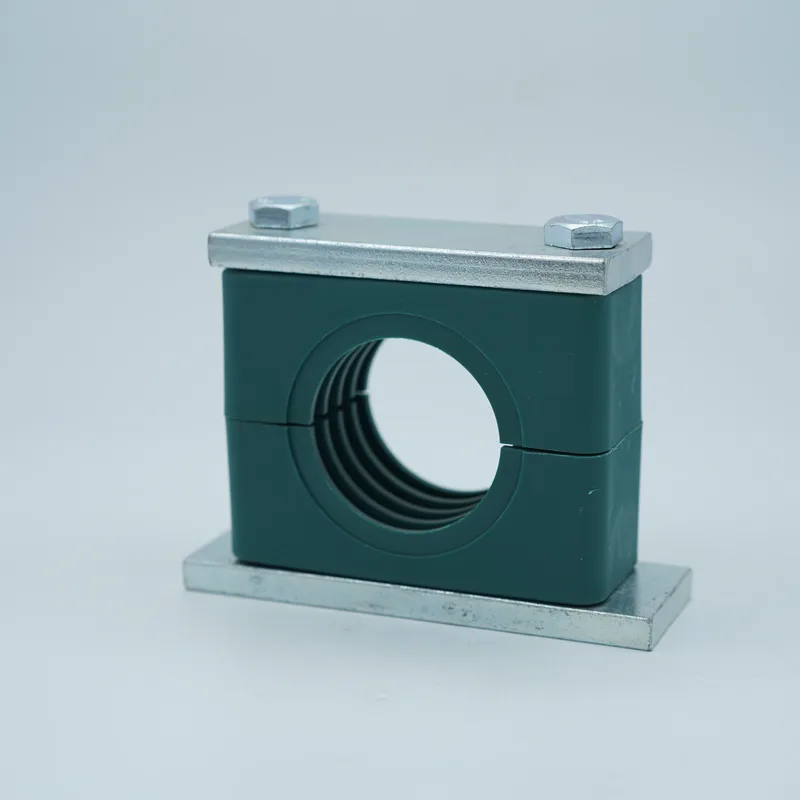

WQL*G4-006
WQL·G4 · L0 · ø6 mmMontaje
Soldada larga
Tornillo
M6×20
Cuerpo L1×H
28×27
OD
ø6 mm
Stock · 676 uds
WQL*G4-106
WQL·G4 · L1 · ø6 mmMontaje
Soldada larga
Tornillo
M6×20
Cuerpo L1×H
37×27
OD
ø6 mm
Stock · 676 uds
WQL*G5-006
WQL·G5 · L0 · ø6 mmMontaje
Soldada larga
Tornillo
M6×20
Cuerpo L1×H
28×27
OD
ø6 mm
Stock · 676 uds
WQL*G5-106
WQL·G5 · L1 · ø6 mmMontaje
Soldada larga
Tornillo
M6×20
Cuerpo L1×H
37×27
OD
ø6 mm
Stock · 676 uds

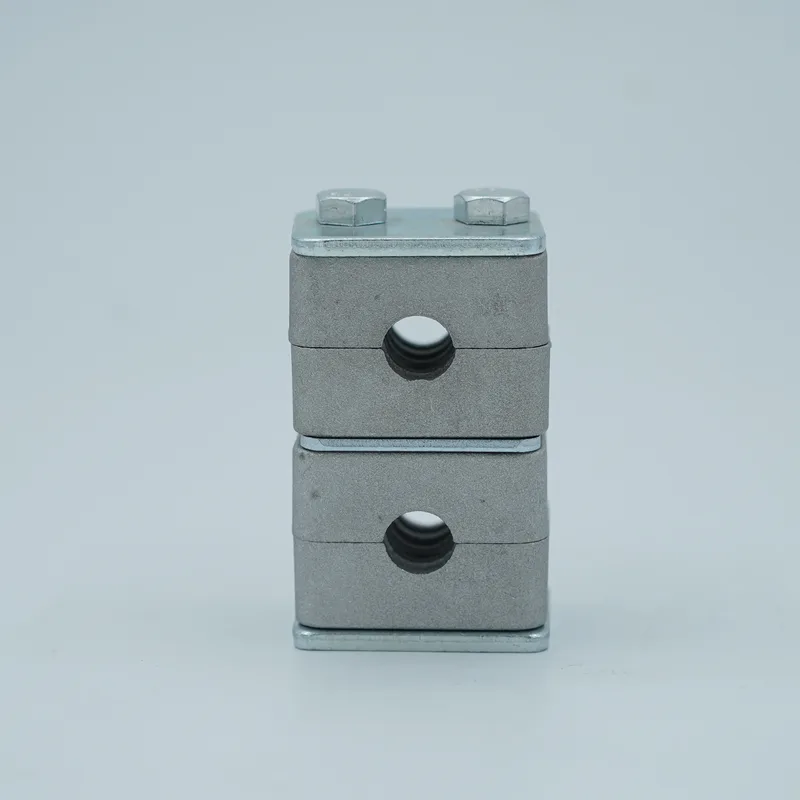

WQL*G6-006
WQL·G6 · L0 · ø6 mmMontaje
Soldada larga
Tornillo
M6×30
Cuerpo L1×H
28×27
OD
ø6 mm
Stock · 676 uds
···
¿Necesita un presupuesto a medida o una ficha técnica?
¿Necesita bases dobles, carriles de montaje, placas de tapa o tuercas de carril? Ver accesorios y componentes →
WQL*A · Abrazadera para tres tubos
Sujeta 3 tubos del mismo ø (pedido: WQL*A-3×OD) o 3 ø distintos (pedido: WQL*A-OD1×OD2×OD3). ø disponibles: 6, 8, 10, 12, 14, 16 mm. Tornillo: M6×35.
| Componente | L | L1 | L2 | H | B | S | D |
|---|---|---|---|---|---|---|---|
| Cuerpo de abrazadera | 87 | 67 | 20 | 31 | 30 | 1 | — |
| Placa de tapa | 87 | 67 | — | — | 30 | 3 | — |
| Base soldada | 87 | 67 | — | 6 | 30 | 3 | 12 |
Códigos de pedido (mismo diámetro)
| OD (mm) | Código de pedido |
|---|---|
| 6 | WQL*A-3×6 |
| 8 | WQL*A-3×8 |
| 10 | WQL*A-3×10 |
| 12 | WQL*A-3×12 |
| 14 | WQL*A-3×14 |
| 16 | WQL*A-3×16 |
